Vymeniteľné britové doštičky XNEX aWNMU sú veľmi obľúbené medzi zákazníkmi. Aké sú základné rozdiely medzi nimi a ktorý bude pre Vás vhodný?
Rozdiel medzi plátkami XNEX080608 a WNEU080608 spočíva v ich geometrii (tvare) a type operácie, pre ktorú sú primárne určené, hoci oba sú to frézovacie plátky s 6 reznými hranami.
Treba si uvedomiť, že finálne vlastnosti (výhody/nevýhody) závisia aj od konkrétneho výrobcu, akosti (Grade) a lomu triesky (Chip Breaker). Nasledujúci prehľad vychádza z ISO označenia (tvaru):

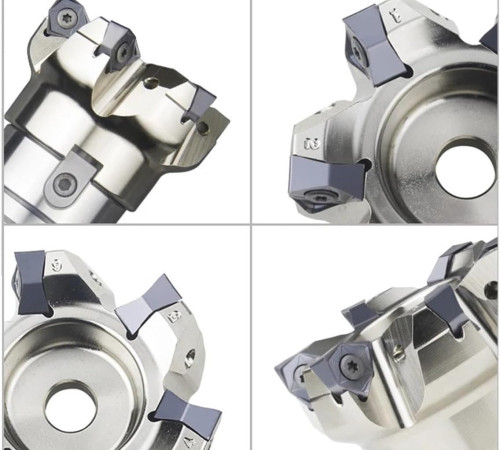

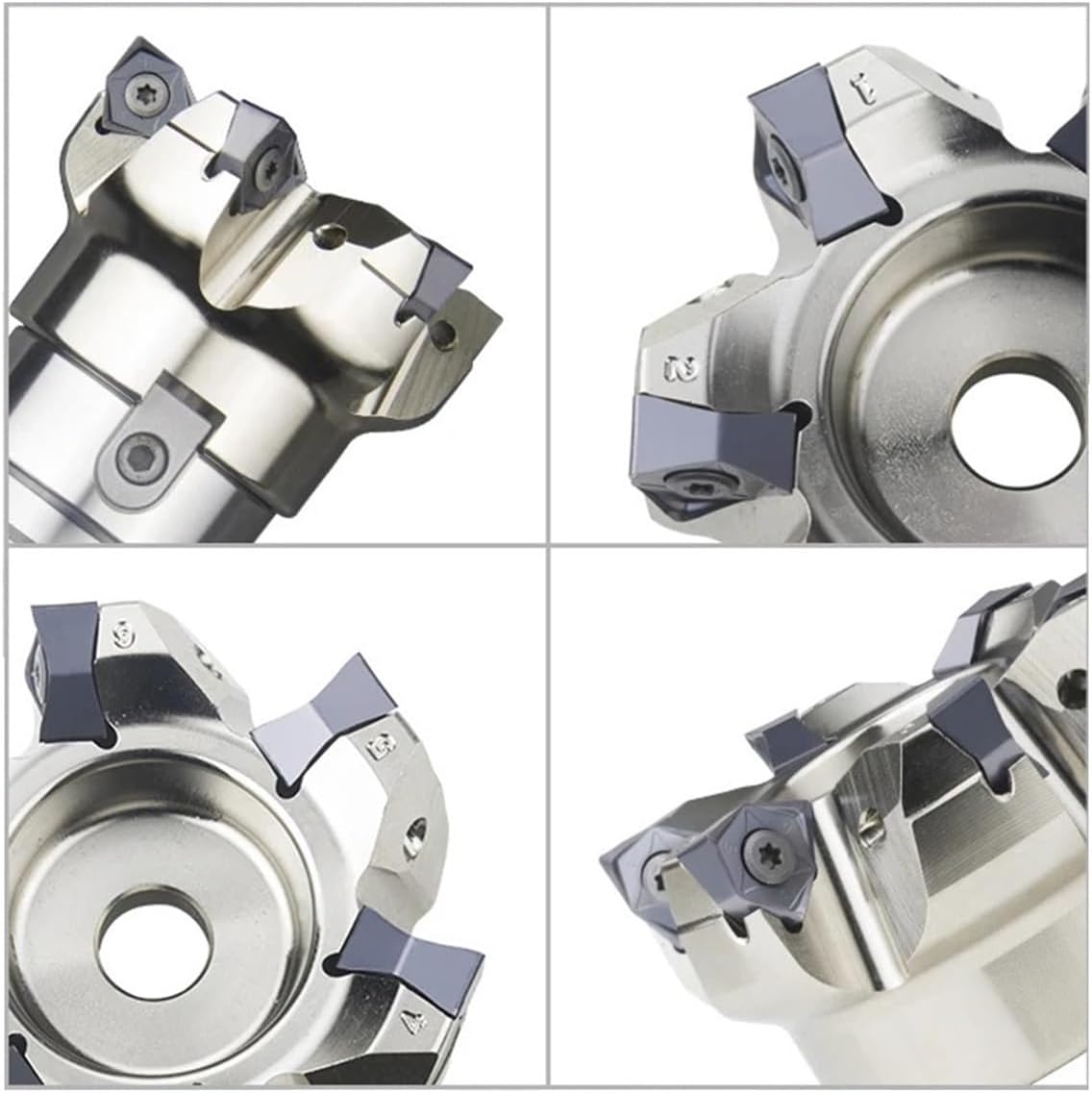

Plátok XNEX má trojuholníkový tvar (Trigon) so šiestimi reznými hranami a má negatívnu základnú geometriu. Používa pre hlavy pre frézovanie do rohu.
Vysoký počet rezných hrán: Má 6 použiteľných rezných hrán (obojstranný), čo znamená výbornú ekonomiku a dlhú životnosť nástroja na jeden plátok.
Vysoká stabilita: Negatívna geometria s hrubým telom plátku zaisťuje veľmi vysokú pevnosť a stabilitu počas obrábania.
Vhodný pre ťažké podmienky: Ideálny pre hrubovanie a stredné frézovanie (Medium/Heavy duty) s vysokými posuvmi a hĺbkami rezu.
Univerzálne použitie: Často sa používa pre frézovanie ocele (P), liatiny (K), nerezovej ocele (M) a zliatin.
Vyššia rezná sila: Kvôli negatívnemu uhlu čela (Negative Rake) vyžaduje vyšší výkon stroja a generuje vyššie rezné sily a teplo.
Horšie povrchy pri dokončovaní: Negatívna geometria je menej vhodná na dosiahnutie jemných povrchov (finishing) v porovnaní s plátkami s pozitívnym uhlom.

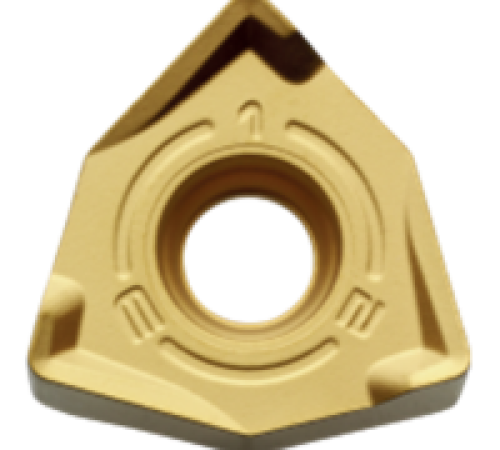

Plátok WNEU (alebo veľmi podobný WNMU) má tiež trojuholníkový tvar (Trigon) so šiestimi reznými hranami, tiež obojstranný. Niektoré prevedenia VBD umožňujú rýchloposuvné frézovanie (High Feed Milling) alebo štandardné frézovanie.
Vysoký počet rezných hrán: Podobne ako XNEX má 6 použiteľných rezných hrán, čo zaisťuje dobrú nákladovú efektívnosť.
Nižšia rezná sila (pri High Feed): Konštrukcia plátku pre vyšší posuv usmerňuje rezné sily axiálne do vretena, čo znižuje radiálne zaťaženie a vibrácie.
Vhodný na frézovanie rohov: Umožňuje 90° rohové frézovanie.
Obmedzená hĺbka rezu: vhodná je menšia hĺbka rezu
Závislosť od geometrie: Výhody sú silne závislé od špecifickej geometrie lomu triesky (napr. AL pre hliník, GM pre vysoký posuv), ktorá sa musí zvoliť presne podľa obrábaného materiálu.
Menej robustný: V porovnaní s plátkom XNEX s čistou negatívnou geometriou môže byť menej odolný voči ťažkým prerušovaným rezom.
| Parameter | XNEX080608 | WNEU080608 / WNMU080608 |
| Základná geometria | Negatívna | Negatívna (často s konštrukciou pre vyšší posuv) |
| Počet rezných hrán | 6 | 6 |
| Primárne použitie | Hrubovanie, Stredné frézovanie (Heavy/Medium) | Stredné frézovanie |
| Požadovaný výkon | Vyšší (pretože je to plne negatívny plátok) | Nižší, sila je usmernená lepšie |
| Stabilita | Extrémne vysoká (Negatívny tvar je najpevnejší) | Vysoká |
| Max. hĺbka rezu Ap | Vyššia/štandardná | Menšia/špecifická pre vysoký posuv |
Zhrnutie:
Ak potrebujete maximálnu pevnosť, stabilitu a plánujete hlbšie rezy pri strednom až hrubom frézovaní, zvoľte XNEX.
Ak je vaším cieľom vyššia rýchlosť úberu materiálu pri nízkej hĺbke rezu a chcete optimalizovať sily pre menší výkon stroja, zvoľte WNEU/WNMU.
